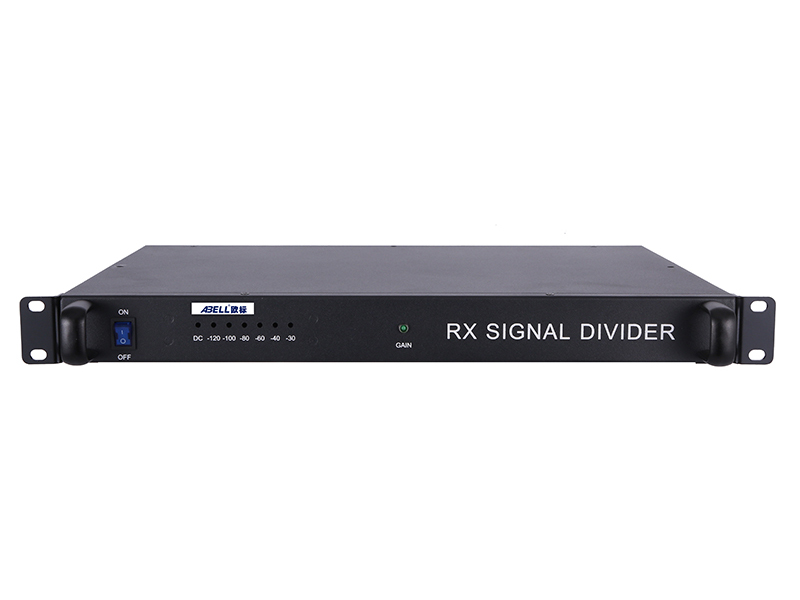

欧标分路器
分路器又称接收天线共用器，可在一路天馈上同时接收多个信道信号，再分配给各部接收机的装置，设备组成包括；隔离器、宽带低噪声放大器、滤波器、多路分配器，其中分路器内置上行信号放大器，以弥补天馈系统传输过程中的损耗。
功能概述
1、全新的加厚泡沫垫圈和瓦楞包装纸盒：减低运输损坏。
2、采用新型设计原理增强了逼带外抑制度，增加了隔离度。
3、2U标准全铝机箱，面板拉丝处理，加厚结构和把手。
4、多分路器通用化设计，提高了生产效率。
5、低噪音系数的线路结构，不会抬高基站的底噪。
6、通过第三方检测机构认证（上海无委无线电检测实验室有限公司）。
详细参数
|
型号 |
OB-FLQ-400 |
|
工作频率 |
136-174MHz / 330-400MHz / 400-430MHz / 440-470频率定制 |
|
工作带宽 |
5MHz |
|
波段增益 |
标准8~12dB，定制20~25dB |
|
噪声系数 |
≤1.5dB |
|
输入驻波比 |
≤1.40 |
|
输出驻波比 |
≤1.30 |
|
带内纹波(P-P) |
≤0.5dB |
|
端口带内纹波(P-P) |
≤1.0dB |
|
隔离度 |
≥23dB |
|
交叉调制 |
≥60dBc@-20dBm |
|
工作电压 |
12 to 13.8 V DC |
|
工作电流 |
≤300mA |
|
允许输入功率 |
≤10dBm |
|
阻抗 |
50Ω |
|
接口 |
N-K connector（female） |
|
工作湿度 |
5% to 95% RH |
|
工作温度 |
-30℃ to ﹢60℃ |
|
储存温度 |
-40℃ to +85℃ |
|
最大功率 |
1mW |
|
尺寸 |
428x45x294mm |
