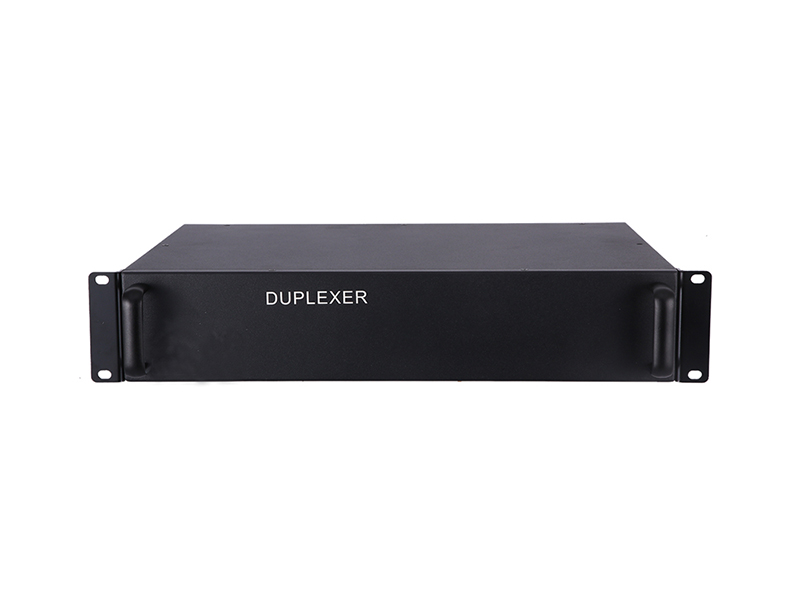

带通双工器
双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作.它是由两组不同频率的阻带滤波器（或带通滤波器）组成，避免本机发射信号传输到接收机，从而影响接收机的灵敏度。在对讲机行业里，双工器又称天线共用器。双工器既要将微弱的接受信号耦合进来，又要将较大的发射功率通过馈线送到天线上去，且要求两者各自完成其功能而不相互影响。
1、2U标准全铝机箱，面板拉丝处理，加厚结构和把手。
2、利用原有双孔设计减少双跳线，提高了生产效率。
3、承受200W高功率输入高可靠性。
4、采用新型结构设计增强了通带外抑制度，增加了三个端口隔离器。
5、通过第三方检测机构认证。
6、选配LED指示灯功率显示
7、选配数码显示、驻波告警、本机监控软件
|
项目 |
常温下（15℃~+35℃） |
极限温度（-30℃~+60℃） |
||
|
频率范围 |
型号 |
RX |
TX |
|
|
136-174MHz / 330-400MHz / 400-430MHz / 440-470频率定制 |
||||
|
工作带宽 |
VHF：±1MHz UHF：±2MHz |
|||
|
双工间隔 |
VHF：5.7MHz UHF：10MHz |
|||
|
最大功率 |
带通最大功率200W,带阻最大功率50W |
|||
|
插入损耗 |
≤1.8dB |
|||
|
带内纹波 |
≤0.5dB |
|||
|
带外抑制 |
Out of band：±2.5MHz |
≥45dB |
≥25dB |
|
|
Out of band：﹣2.5MHz |
≥25dB |
≥45dB |
||
|
Out of band：±5MHz |
≥75dB |
≥45dB |
||
|
Out of band：﹣5MHz |
≥45dB |
≥75dB |
||
|
隔离度 |
RX-TX band |
≥75dB |
||
|
RX band |
≥75dB |
|||
|
TX band |
≥75dB |
|||
|
驻波比 |
≤1.25 |
|||
|
工作温度 |
-30℃ to +75℃ |
|||
|
阻抗 |
50Ω |
|||
|
接口 |
N-K connector（female） |
|||
|
尺寸 |
1U/2U |
|||
