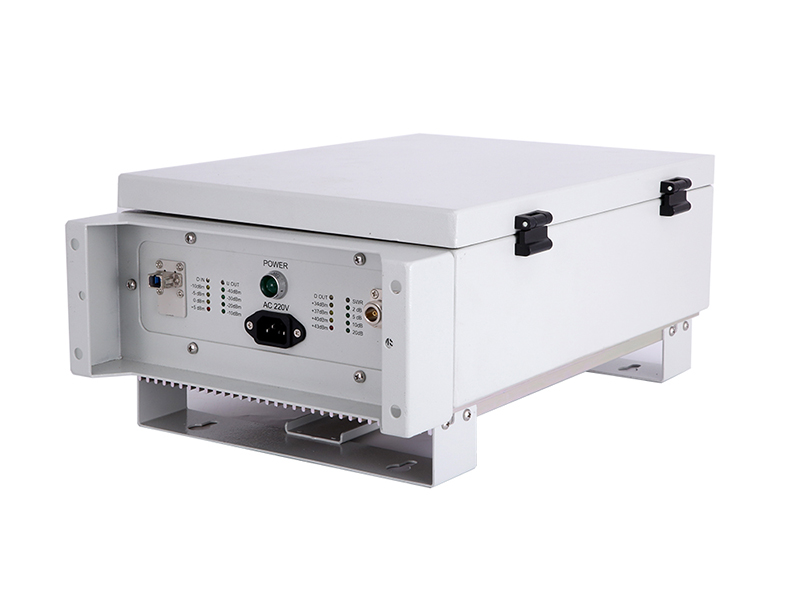

光纤直放站远端机（挂壁）
光纤直放站主要由光近端机、光纤、光远端机(覆盖单元)几个部分组成。光近端机和光远端机都包括射频单元(RF单元)和光单元。无线信号从基站中耦合出来后，进入光近端机，通过电光转换，电信号转变为光信号，从光近端机输入至光纤，经过光纤传输到光远端机，光远端机把光信号转为电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。上行链路的工作原理一样终端设备发射的信号通过接收天线至光远端机，再到近端机，回到基站。
|
近端机 |
||
|
1 |
设备主要特性 |
输入功率检测、增益调整， LED灯显示 |
|
2 |
工作波长 |
1550±20nm； |
|
3 |
端口数量 |
1-4个 |
|
4 |
射频带宽 |
4MHz； |
|
5 |
带内波动 |
≤1.5dB； |
|
6 |
输入端口 |
50欧姆不平衡； |
|
7 |
输出端口 |
SC |
|
8 |
输出光功率 |
：≥0Bm |
|
9 |
射频输入电平 |
-10~+10dBm |
|
远端机 |
||
|
1 |
设备主要特性 |
输出功率检测、数码显示、增益调整、LED灯功率显示 |
|
2 |
频率范 |
136-174MHz / 330-400MHz / 400-430MHz / 440-470MHz频率定制 |
|
3 |
最大输出功率 |
40±2dBm可定制 |
|
4 |
最大增益 |
29-60dB 可调 |
|
5 |
自动电平控制范围(ALC) |
≥10dB |
|
6 |
增益调整范围 |
≥31dB |
|
7 |
增益调整线性 |
衰减 10dB≤±1dB |
|
8 |
带外抑制 |
工作边带±2MHz≤-40dBc |
|
9 |
电压驻波比 |
≤1.5:1 |
|
10 |
带内波动 |
≤3dB |
|
11 |
噪声系数 |
≤5dB |
|
12 |
三阶互调 |
≤-36dBm |
|
13 |
带外增益 |
±50KHz≤75dB ±75KHz≤70dB ±125KHz≤65dB ±250KHz≤38dB ±500KHz≤32dB |
|
14 |
带外杂散 |
9KHZ~1GHZ/100KHZ: ≤-36dBm |
|
15 |
工作电压 |
220V |
|
16 |
光纤接口 |
SC |
|
17 |
光接收灵敏度 |
极限值-15dBm |
